罪恶装备

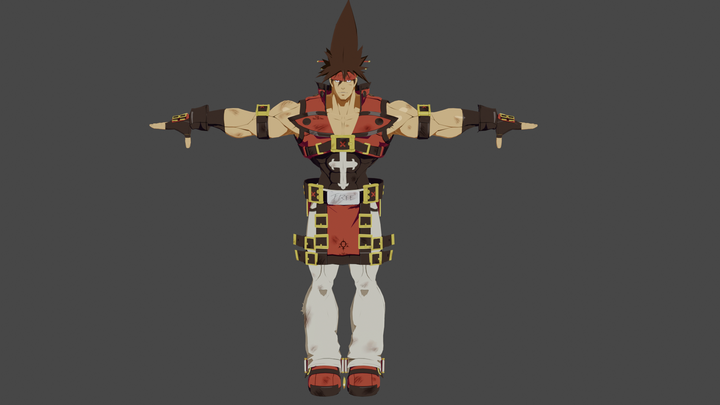

效果 ：

准备资源 ：

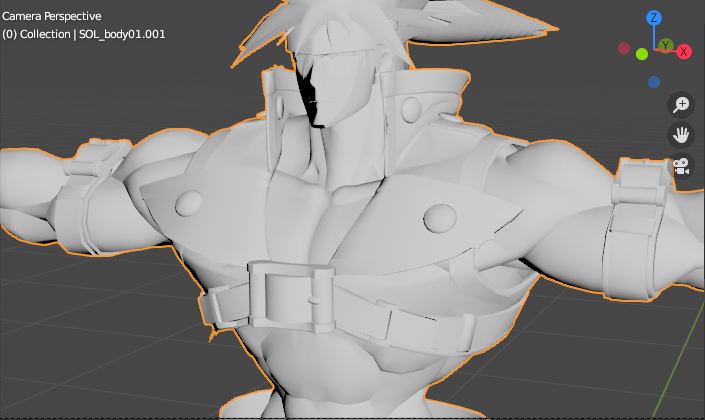

1. 使用 UE Viewer 工具 提取 罪恶装备 游戏资源，可以得到人物的3D模型+贴图， 工具链接：

https://link.zhihu.com/?target=https%3A//github.com/gildor2/UEViewergithub.com/gildor2/UEViewer

1. 还原游戏效果主要用到 3 张贴图 + 模型顶点色，分别是 ：

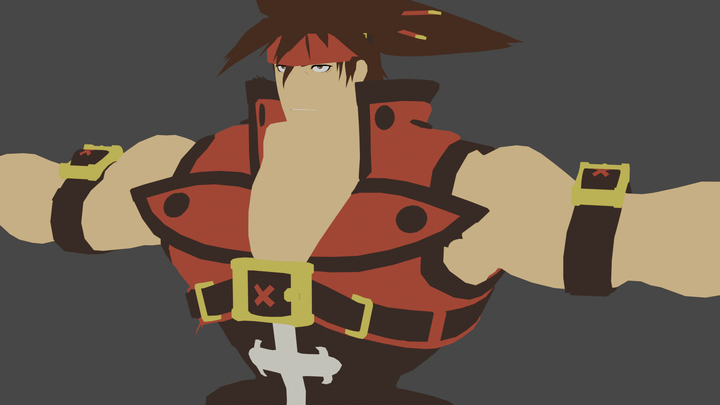

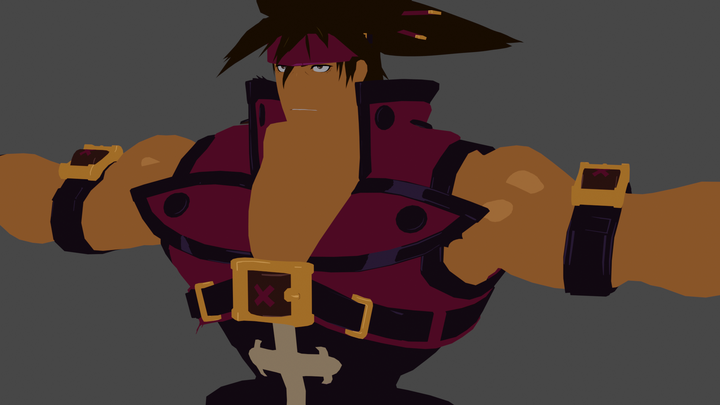

• BaseColor 贴图

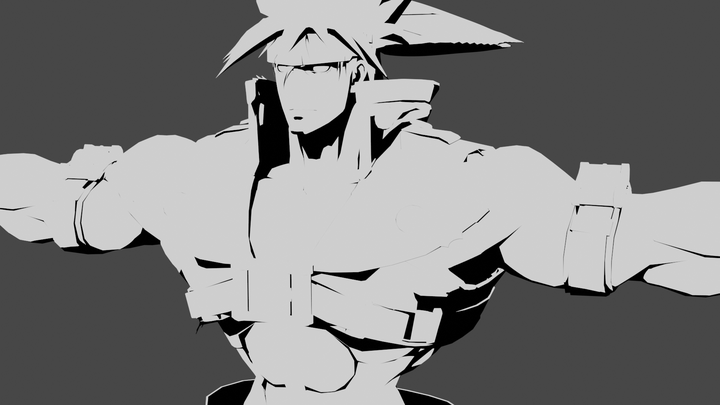

ilm 贴图

SSS 贴图

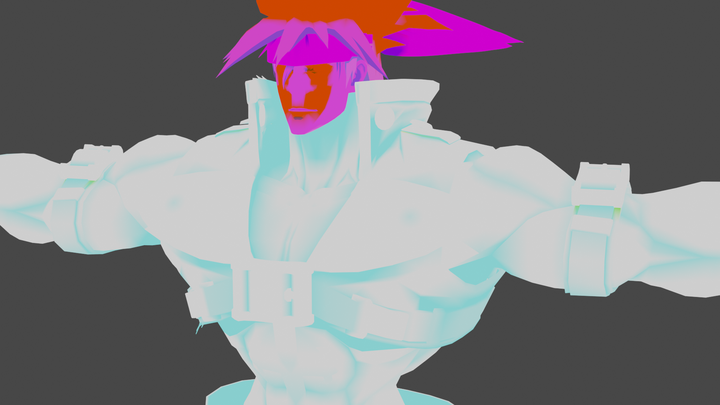

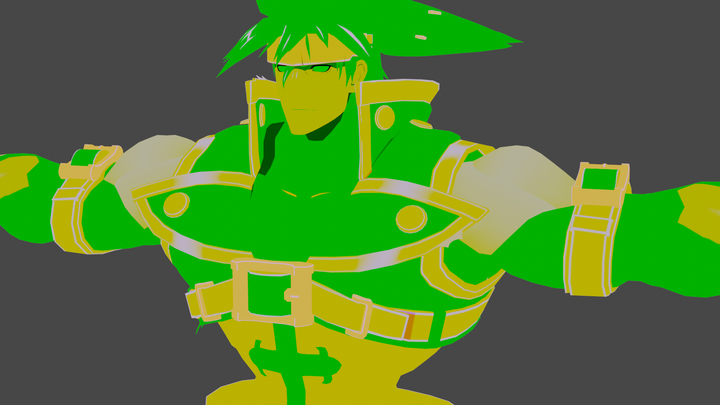

顶点色

材质思路 ：

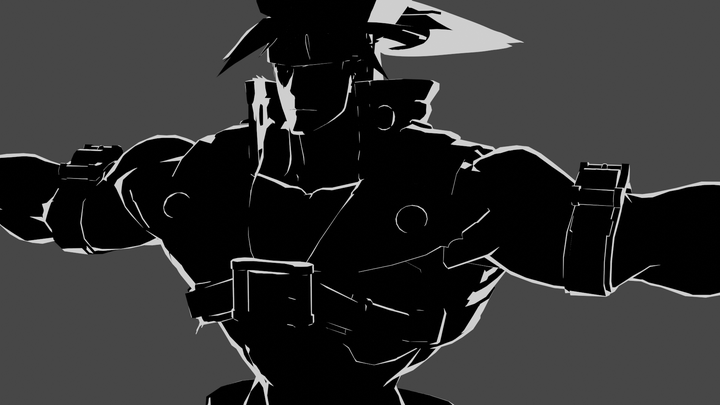

1. 边缘光 ：

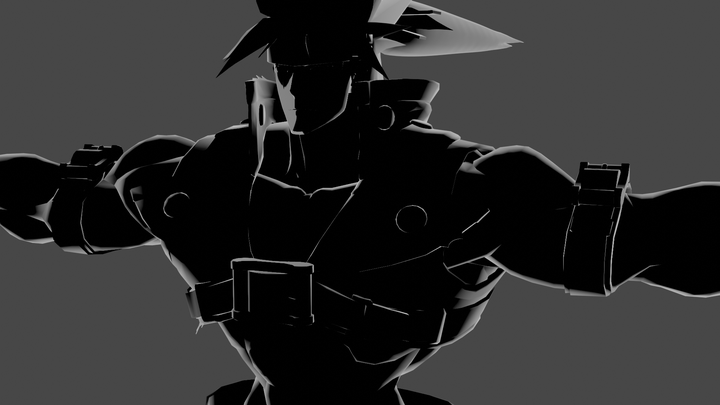

计算 N Dot V ：

计算 边缘光 范围 ： ModifyNdotV = 1 - NdotV + RimLightSize

让边缘光明暗更加分明， 这里需要注意的是，在阴影里面的部分不需要 边缘光： （ModifyNdotV > 0.1） - （Shadow)

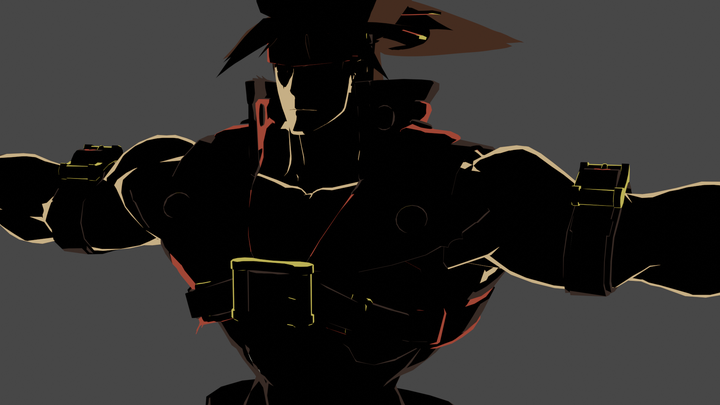

结合BaseColor + 调色，最后的边缘光：RimLightOutput

2. 高光：

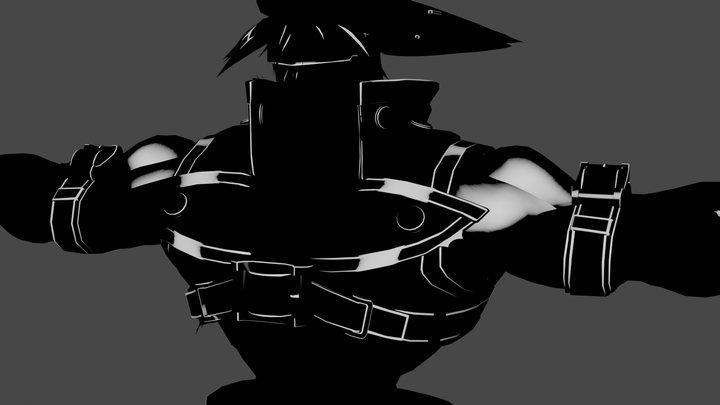

计算 N Dot H ， （H = V + L） ：

优化 高光 区域，这里 用 ILM 贴图的 B 通道会保存 身上哪一些区域的高光：（ILM 贴图的 B 通道）

ModifyNotH = ColorBurn （N Dot H， ILM.b）

ColorBurn颜色加深

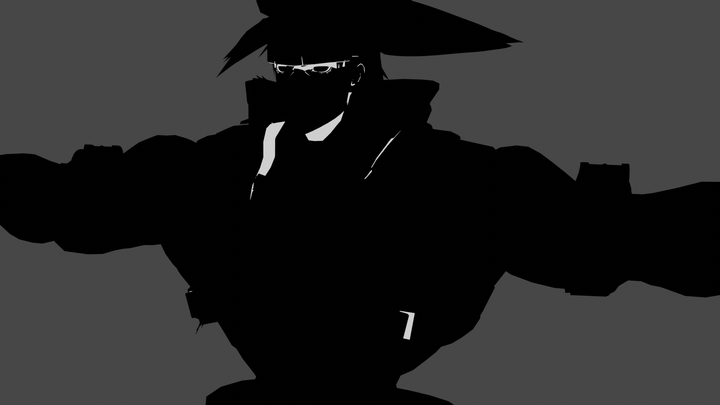

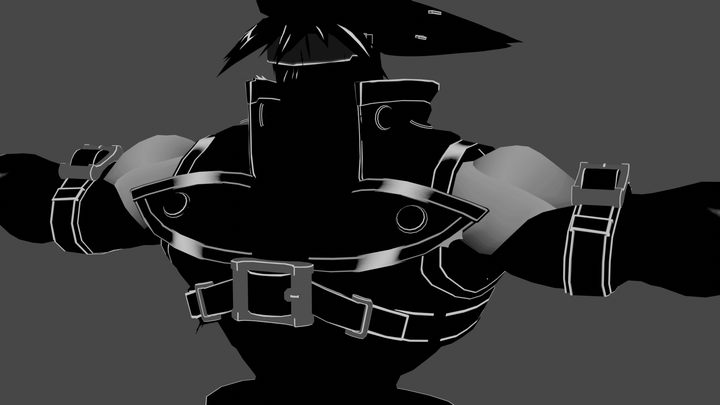

再优化高光效果，控制高光的大小 ：SpecRamp = ModifyNotH > (1 - SpecularSize)

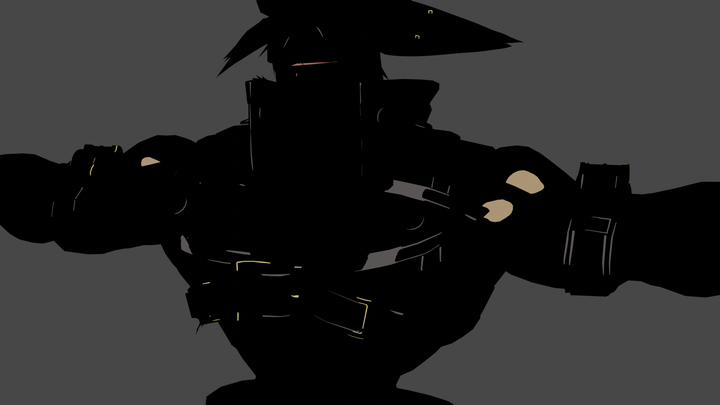

ILM的R通道限制高光显示区域，最后 高光+调色 ：ILM的R通道

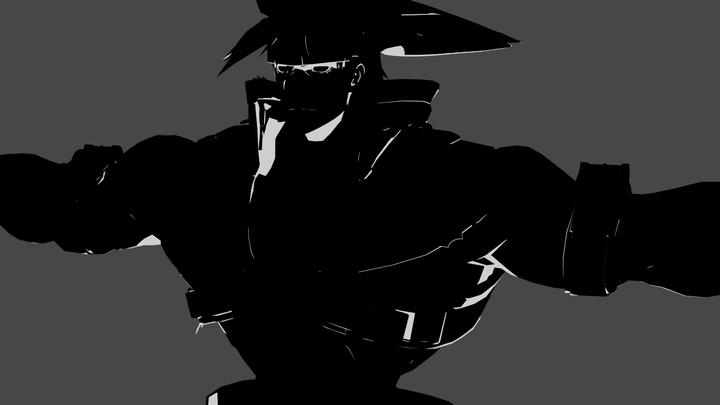

高光输出 ：

3. 阴影

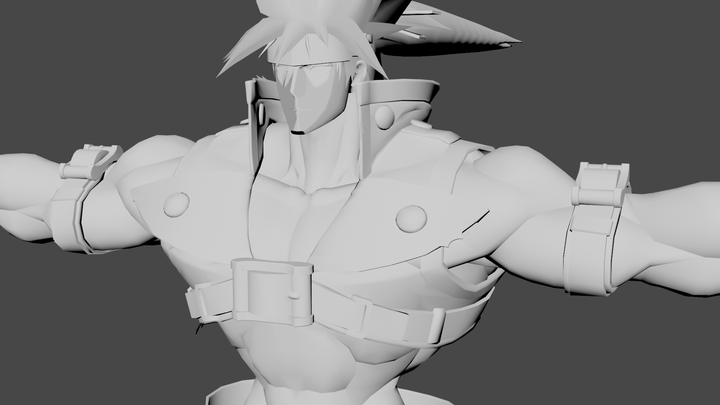

计算 N Dot L ：

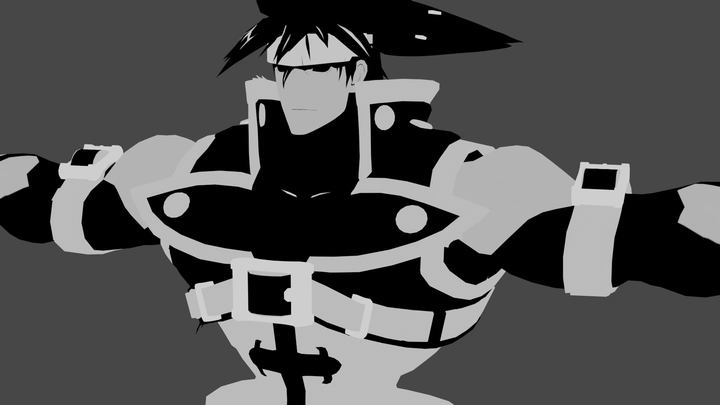

优化阴影效果，利用 ILM.G + VertexColor.R ：（用 ILM.g 通道自定义阴影部分）

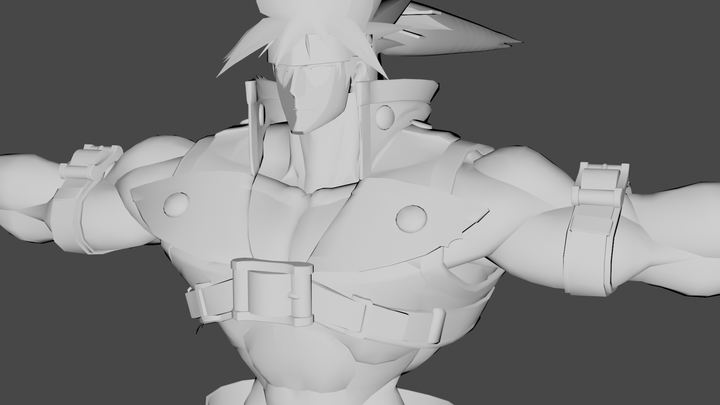

VertexColor.R 通道 记录 AO

N dot L Modify = （NdotL + LightPush） * VertexColor.R * 0.5 +（ ILM.G * 2 - 1 ））

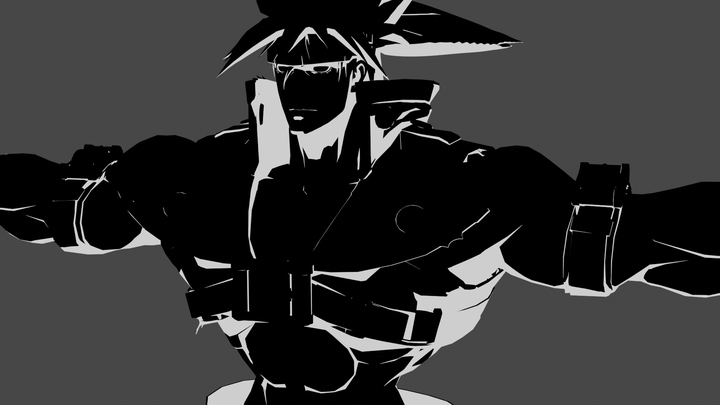

第一层 阴影 计算，结合光照计算+预定义

处于 Shadow2Push <= NdotLModify < Shadow1Push 之间

（需要注意的是，这里可以添加顶点阴影）

结合以后两者，得到第一层阴影

第二层阴影 ：

S1 = 1 - (VertexColor.R > Shadow2VertexThreshold)

S2 = NdotLModify < Shadow2VertexThreshold

S = max(S1， S2)

永久阴影 ：

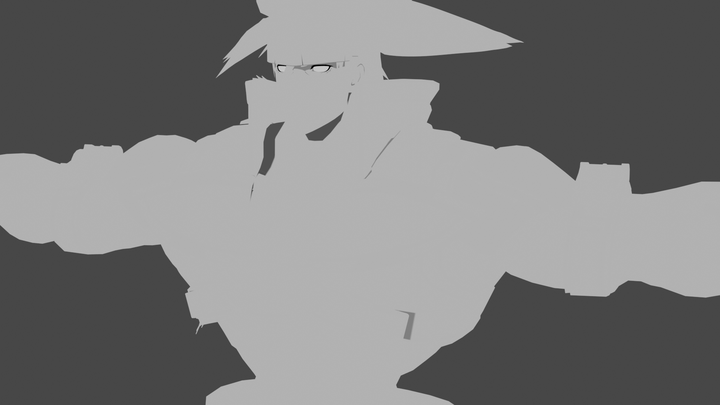

ILM.G < PemanentShadowThreshold，第一层+第二层阴影都会去考虑这个 （ILM.G）

ILM.G > PemanentShadowThreshold

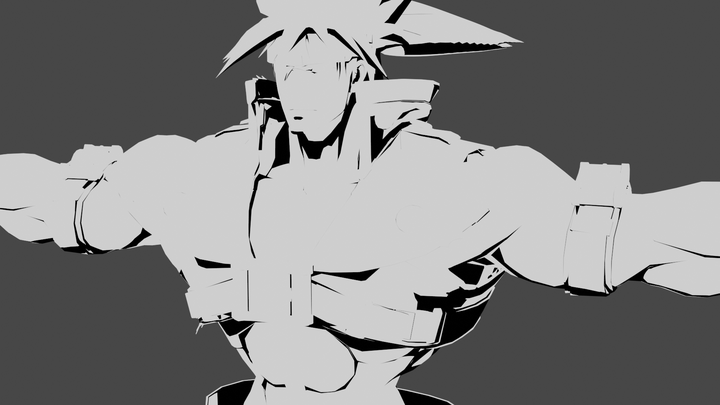

最后的光照范围

BaseRamp = 1 - Shadow1 - Shadow2 - PermanentShadow

3. 整合

思路 ： 以上我们得到了 BaseRamp ，是光照阴影结果，在 BaseRamp 可以知道，哪一些区域是阴影，哪一些区域不是阴影，在阴影的部分使用 暗一点 的 “颜色”，不在阴影的部分就使用 亮一点 的 “颜色”

NewBaseRamp = 1 - BaseRamp， 用来标记哪一些区域在阴影，哪一些不在阴影

不在阴影的部分，使用 Base 贴图 + 高光，高光在之前已经算好了 （Base + Spec）

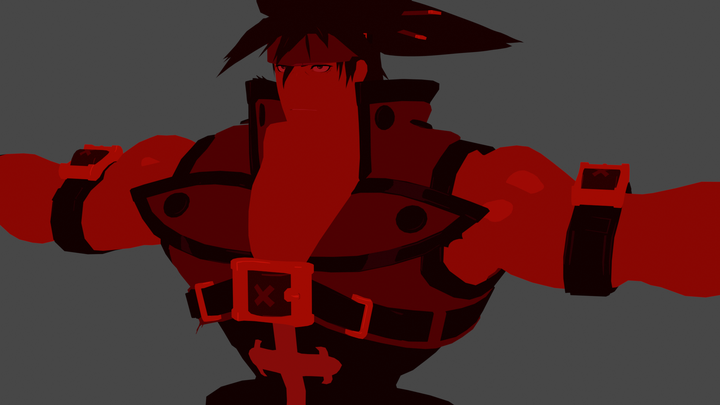

阴影区域的底色，Base * SSS

第一层 阴影 颜色，Base * SSS 添加 Shadow1Color 和 校色

第二层 阴影 颜色，Base * SSS 添加 Shadow1Color 和 校色

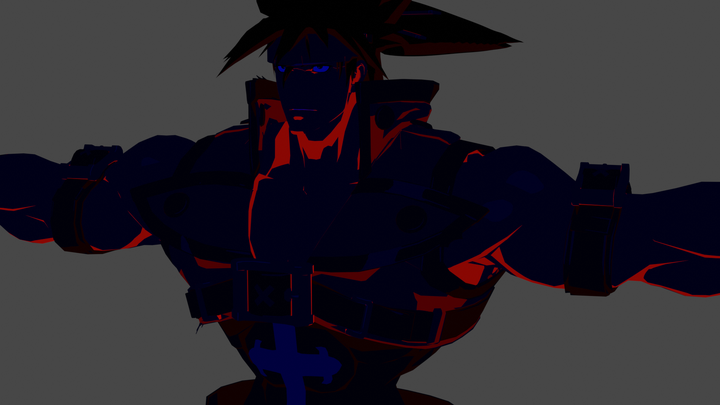

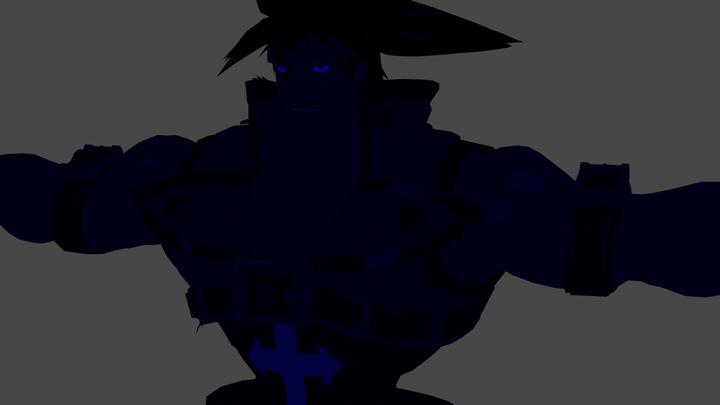

根据 1 - 第一层阴影，混合 第一层阴影颜色 和 第二层阴影颜色，为了里面方便，红色是第一层，蓝色是第二层

混合两层阴影：

根据 NewBaseRamp 来混合 Base + Spec 和 两层的阴影颜色

结合阴影效果

再结合边缘光可以得到

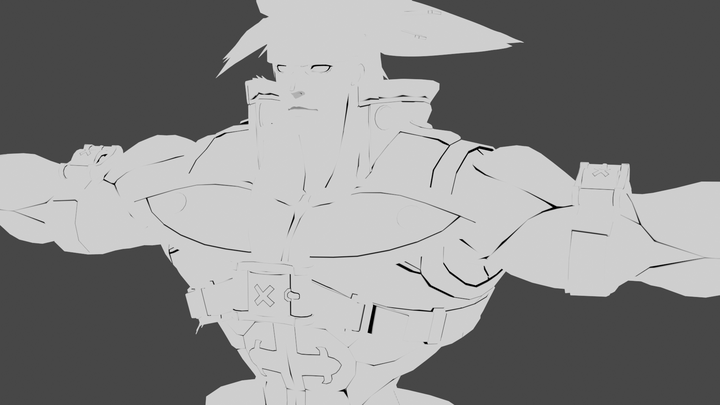

ILM.Alpha 保存了描边：

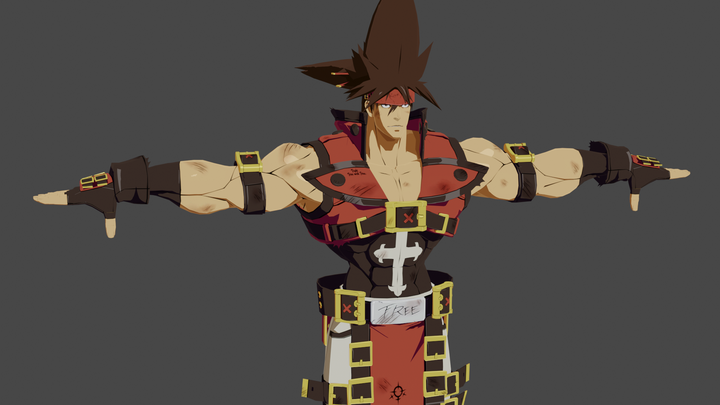

结合描边，可以得到最后的效果
